PALASMFP系列滤材过滤性能测试台解决方案符合ISO5011/ISO11155/ISO16890/EN1822-3及同类标准
①应用
无论是在自己家中、工作场所中甚至是驾驶途中，空气过滤器都可提供使人感觉良好的清洁空气和令人愉悦的室内气候。各项法规对应用于不同种类过滤器的过滤材料提出了特别高的要求，这些滤材对于可靠过滤空气中的病毒，微生物或有毒灰尘是必需的。各种不同的空气过滤器需要经过不同的测试，例如，它们是否用作预过滤器，主过滤器，粗过滤器或用作高效颗粒空气过滤器，是否用于医疗或实验室等要求空气中几乎没有灰尘和微生物的领域。Palas®是空气过滤器及滤材测试台系统的制造商，Palas所研发的MFP系列滤材过滤性能测试台系统可以可靠地完成各个粒径下的颗粒物分级过滤效率的测量，并具备极高的重复精度。同样，容尘量、持续时间、压降和体积流量的关系等技术指标也可由该系统准确且经济高效地测量出来。该系统已被广泛应用于如下领域：
•平面滤料或小型过滤器
•产品研发和生产质量管理
•基于ISO11155-1和DIN71460-1标准测试，参见MFP3000C型测试台
•基于ISO5011标准测试，参见MFP3000M型测试台
•基于ISO16890和ASHRAE52.2标准测试，参见MFP3000G型测试台
•基于EN1822-3和ISO29463-3标准测试，参见MFPNanoPlus4000型测试台
•其他标准或客户自定义的测试需求
•分级过滤效率、压降曲线、容尘量和重量法过滤效率的自动测量
•用户和上下游企业间的产品质量管控与比对

②产品分类

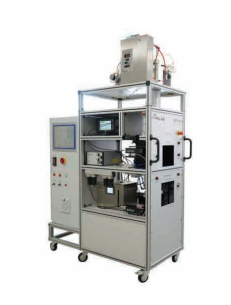

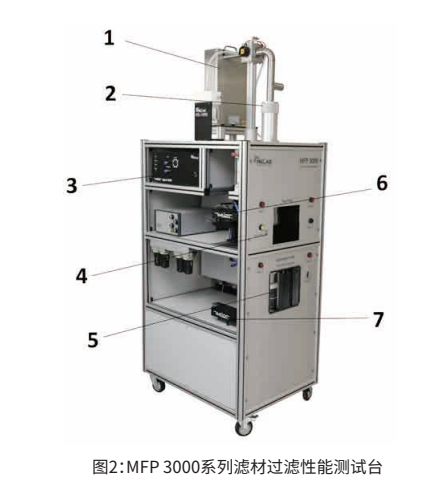

MFP3000

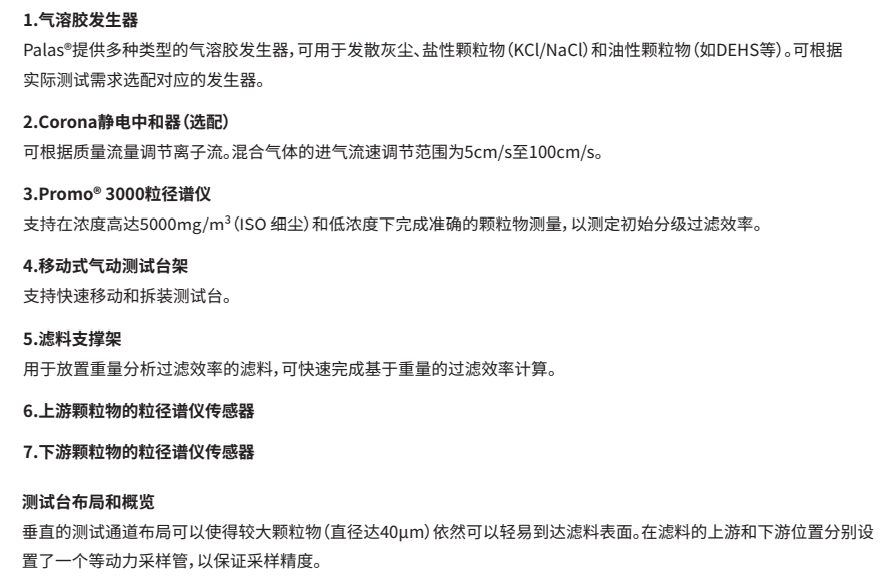

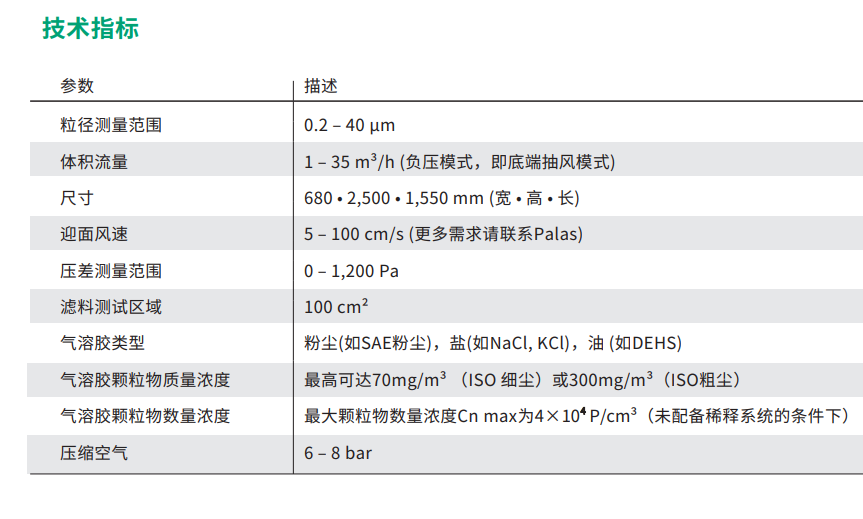

MFP3000系列模块化滤材过滤性能测试台，负压模式（即底端抽风模式）下测量分级过滤效率、压降曲线、容尘量和重量分析下的效率。支持依据ISO16890、ISO11155-1、ISO5011等标准测试流程对滤材完成测试。同时提供具备温度和湿度控制功能的测试台版本。

Palas®MFP系列滤材过滤性能测试台已经在全球众多用户处多次证明其在研发和产品质量管理上的能力和可靠性。MFP系列模块化滤材过滤性能测试台适用于平面滤料和小型过滤器，可以帮助用户在最短时间内获得如下数据：
•滤材的压力损失曲线（没有做灰尘加载的情况下）；
•分级过滤效率；

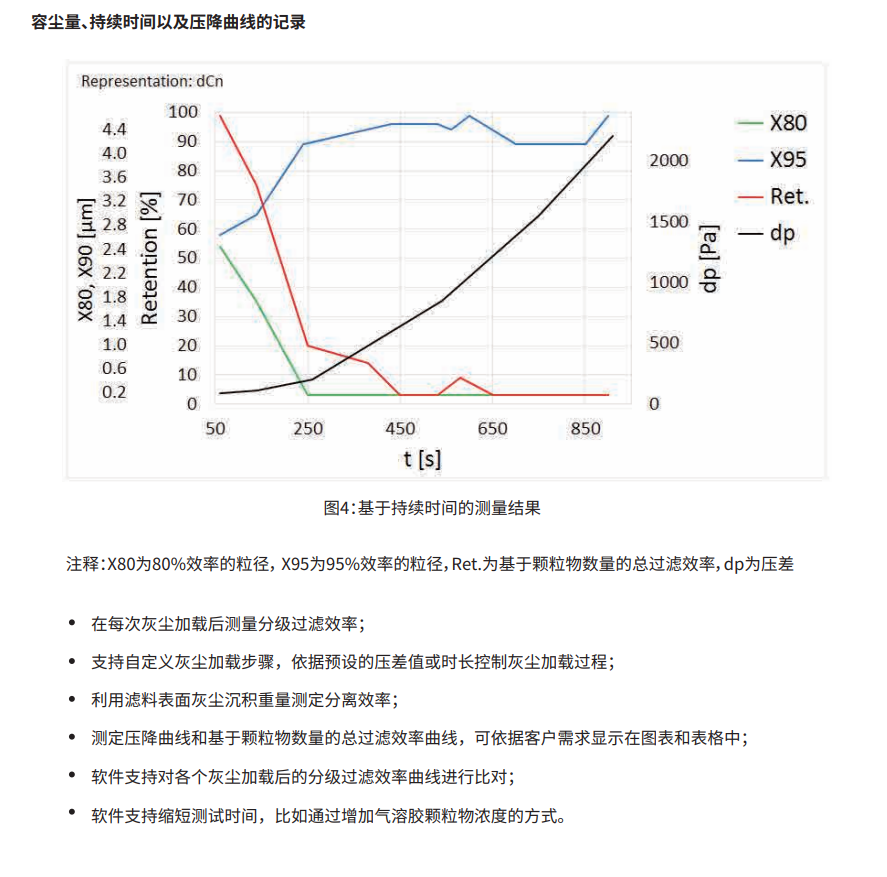

•灰尘加载及每次加载之后的分级过滤效率；
•重量分析的过滤效率；
MFP3000系列滤材过滤性能测试台采用负压工作模式，即底端抽风的模式。这种结构保证了即便是在高流速下，测试通道内粉尘依然是均匀分布并加载至滤料表面。
测试台所搭载的Promo®3000系列粒径谱仪，可以准确测量气溶胶颗粒物的粒径分布及数量浓度，从而得到准确的分级过滤效率。除此之外，Promo®3000系列粒径谱仪配备的两台传感器几乎同时完成上下游颗粒物的测量，这也是测试台具备如下额外优势：

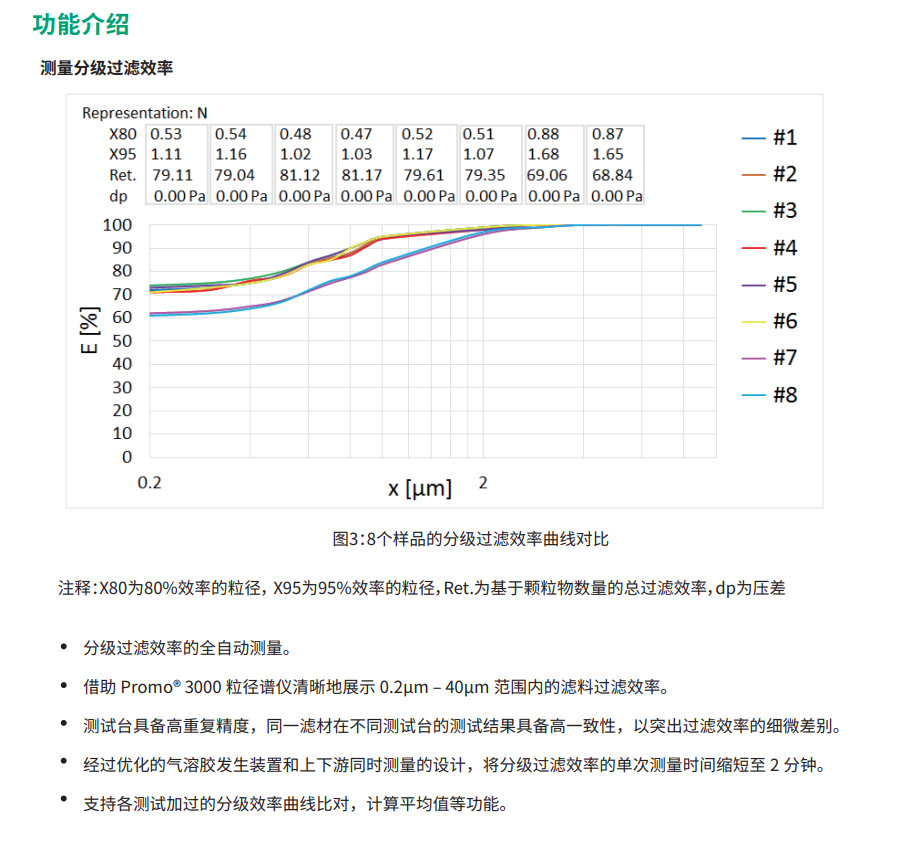

•分级过滤效率的全自动测量；
•支持在极高和极低的颗粒物浓度条件下完成测试；
而测试台控制软件FTControl的下述特点，也确保测试台可以获得可靠的测试结果。
•测试流程的全自动化。
•各设备组件详细的功能描述，以确保用户设定正确的测试条件。
•可自行选择不同功能的测试步骤，以满足个性化测试需求。

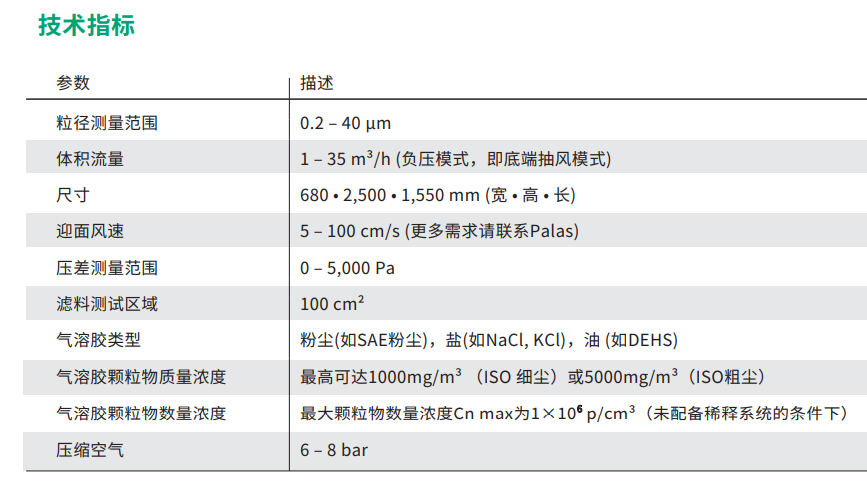

独特优势
•几乎同时完成上下游颗粒物的测量。
•粒径测量范围从0.2μm至40μm。
•最大可测量的颗粒物浓度Cnmax为106P/cm³（无需稀释系统）。
•提供国际可比性测量结果。
•全球广泛使用的测量系统。
•测试台的高复现性，即不同测试台在测量同批次样品时的测量结果一致性非常好。
•支持适用多种类型的气溶胶，比如SAE细尘和粗尘，NaCl/KCl，DEHS等。
•测试台的上游颗粒物浓度最高可达1000mg/m³（ISO细尘）或5000mg/m³（ISO粗尘），以便在灰尘加载过程中更快地完成过滤效率测试。
•功能强大且灵活便捷的测试台软件FTControl。
•针对不同测试需求提供相应测试流程，支持选择其中某几项流程并进行测试。
•测试台操作简便，即便未经培训的人员也可以在短时间内上手。
•用户可自行完成测试台的清洁工作。
•测试台所用的核心产品（如发生器、粒径谱仪等）支持拆卸，可用于其他应用场合。
•设备交付前提供各个设备和整套测试台的功能验证报告。
•更低的维护成本。

典型应用
•平面滤料或小型过滤器。
•产品研发和生产质量管理。
•基于ISO11155-1和DIN71460-1标准测试，参见MFP3000C型测试台。
•基于ISO5011标准测试，参见MFP3000M型测试台。
•基于ISO16890和ASHARE52.2标准测试，参见MFP3000G型测试台。
•其他标准或客户自定义的测试需求。
•分级过滤效率、压降曲线、容尘量和重量法过滤效率的自动测量。
•用户和上下游企业间的产品质量管控与比对。

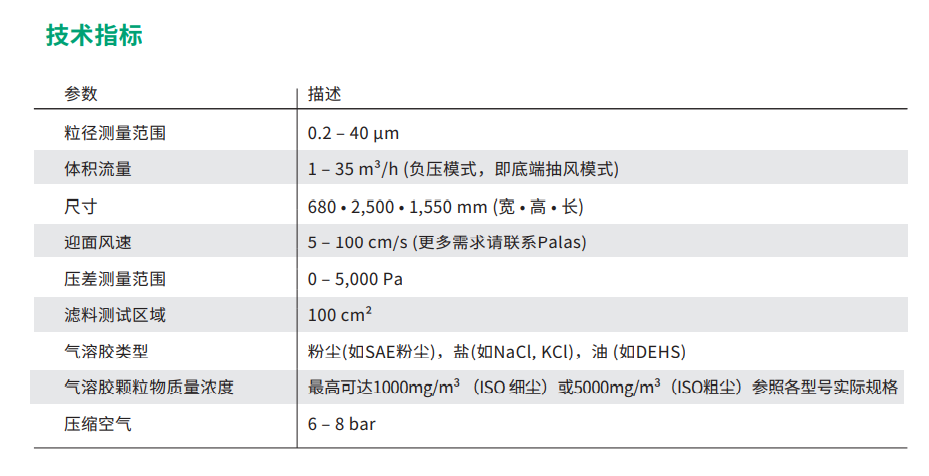

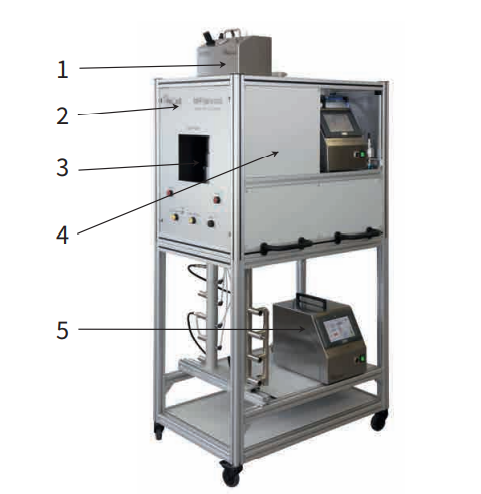

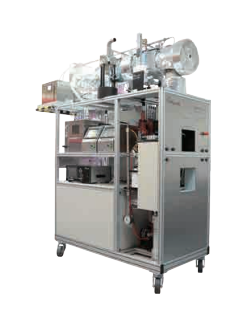

MFP3000G
MFP3000G系列滤材过滤性能测试台，依据ISO16890、ASHRAE52.2和EN779标准定制，提供标准中所要求的灰尘加载、分级过滤效率、压力损失曲线等测试功能。

MFP3000G是专为ISO16890标准要求的各项测试功能定制的滤材过滤性能测试台，同时也可以依据ASHRAE52.2标准要求完成各项测试。
气溶胶发生器：RBG1000G(灰尘加载)、PLG1000和LSPG16890(分级过滤效率测试)
RBG1000G粉尘发生器、PLG1000液体发生器和LSPG16890盐性颗粒物发生器的气体体积流量是通过质量流量控制器完成控制，以此确保整个测试过程中测试条件不会发生变化。温湿度控制器DLB2000
在气溶胶发生过程中，一般适用干燥的压缩空气。因此在较小体积流量下做滤料测试时，测试气流的相对湿度会有较大的变化。DLB2000温湿度控制器可以确保RBG1000G粉尘发生器所用气体的温湿度值达到要求的水平，以此最小化灰尘加载过程中由于气体相对湿度变化而造成的发尘量变化。
MFP3000G的气溶胶进气及颗粒物中和装置
MFP3000G的进气装置中配备了静电中和设备，用于中和气溶胶颗粒物的带电量，并确保产生的气溶胶颗粒物会均匀分布在测试通道内。特殊设计的气溶胶入口支持同时连接两个气溶胶发生器，从而提高软件测试流程的自动化程度，减少人员操作。同时其结构简单，可以更容易地完成气溶胶发生器的更换和测试通道的清洁。
Welas®2300气溶胶传感器
Welas®2300气溶胶传感器可以提供清晰且无重合误差的分级过滤效率测量结果和出色的DEHS颗粒物计数结果。这些传感器内部配有特殊的爱溶胶颗粒物导管，可最大程度地减少内部光学元件的污染。
软件
在针对ISO16890测试流程设计的程序中，提供各类测试步骤，如压降曲线测量、分级过滤效率测量、依据ISO16890标准要求为灰尘加载测试设定不同的压差限值等。在支持自定义测试流程的程序中，清晰明确地定义了所有的测试参数，以确保用户可以正确设定测试条件并获得更高可比性的测量结果。软件同时提供依据ISO16890规定的方式计算和记录测试结果。

MFP3000M
MFP3000M系列滤材过滤性能测试台，依据ISO5011和ISOTS19713标准定制，提供标准中所要求的灰尘加载、分级过滤效率、压力损失曲线等测试功能。

MFP3000M是专为ISO5011和ISOTS19713标准要求的各项测试功能定制的滤材过滤性能测试台。
气溶胶发生器：RBG1000G
RBG1000G粉尘发生器的气体体积流量是通过质量流量控制器完成控制，以此确保整个测试过程中测试条件不会发生变化。额外提供的储料罐和分散盖使用户可以不同气体流量下获得更短的发尘时间。ISO细尘发尘浓度最高为1000mg/m³，ISO粗尘发尘浓度最高为5000mg/m³。
温湿度控制器DLB2000
在气溶胶发生过程中，一般适用干燥的压缩空气。因此在较小体积流量下做滤料测试时，测试气流的相对湿度会有较大的变化。DLB2000温湿度控制器可以确保RBG1000G粉尘发生器所用气体的温湿度值达到要求的水平，以此最小化灰尘加载过程中由于气体相对湿度变化而造成的发尘量变化。
MFP3000M的气溶胶进气及颗粒物中和装置
MFP3000M的进气装置专为高浓度气溶胶颗粒物而设计，确保产生的气溶胶颗粒物会均匀分布在测试通道内。其结构简单，可以更容易地完成测试通道的清洁工作。
Welas®2070气溶胶传感器
Welas®2070气溶胶传感器可以在ISO细尘浓度高达1000mg/m³的条件下提供清晰且无重合误差的分级过滤效率测量结果。这些传感器内部配有特殊的爱溶胶颗粒物导管，可极大程度地减少内部光学元件的污染。可测量的最大颗粒物数量浓度Cnmax为1×106P/cm³（未配备稀释系统的条件下）。
软件
在针对ISO5011测试流程设计的程序中，提供各类测试步骤，如压降曲线测量、分级过滤效率测量、依据ISO5011标准要求为灰尘加载测试设定不同的压差限值等。在支持自定义测试流程的程序中，清晰明确地定义了所有的测试参数，以确保用户可以正确设定测试条件并获得更高可比性的测量结果。软件同时提供依据ISO5011规定的方式计算和记录测试结果。

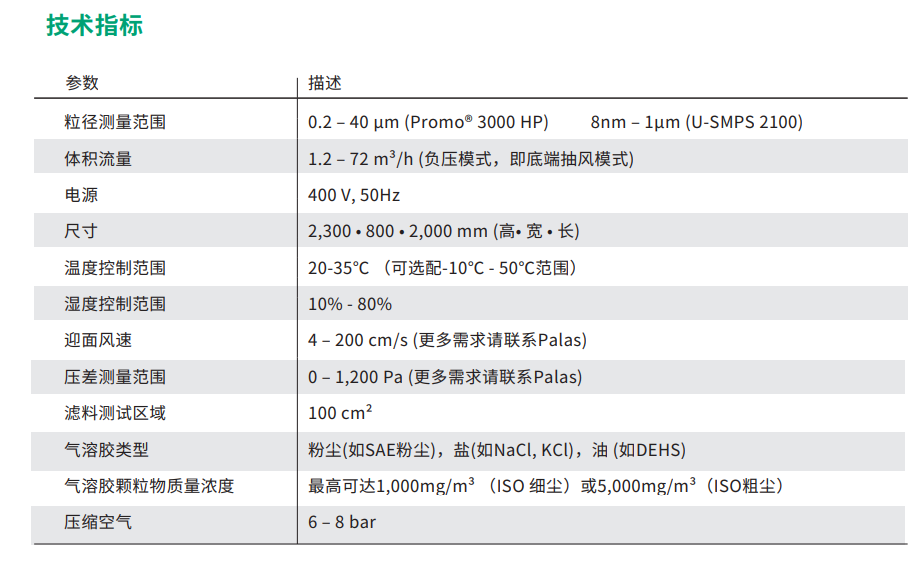

MFP3000HF
MFP3000HF系列滤材过滤性能测试台，主动控制相对湿度和温度。湿度控制范围为10%至80%，温度范围为-10℃至50℃

MFP3000HF系列滤材过滤性能测试台支持在湿度范围10%至80%和温度范围-10℃至50℃内进行控制。进气流速在标准款测试台的基础上扩展为4cm/s至200cm/s。
MFP3000HF系列测试台是用于在实际空气条件下确认过滤器和滤料的相关技术指标，比如
•不同进气流速下滤料的压降曲线；
•特定气体流量下分级过滤效率和压差；
•特定气体流量或压差变化下的容尘量和相应的重量分析过滤效率；
气体条件
随着MFP3000HF系列测试台的发布，一种新型测试台理念随之提出，即在特别稳定的气体条件下完成滤料的各项测试。这意味着需要在测试通道中形成一个恒温测量链，以避免在颗粒物的采样和测量过程中因蒸发现象和冷凝现象对结果产生影响。因此，MFP3000HF系列测试台配备了主动冷却和加热装置，以保证测试过程中气体条件不会受到设备所处环境温湿度的影响。
气溶胶发生器
MFP3000系列模块化滤材过滤性能测试台支持适用各种类型的气溶胶颗粒物，比如盐性颗粒物、DEHS或实验用粉尘（如ISOA2精细粉尘等）。Palas®的气溶胶发生器产生的颗粒物浓度和粒径分布具有极高的一致性。
8nm至40μm粒径范围的气溶胶颗粒物测量
MFP3000HF系列测试台配备了U-SMPS2100扫描电迁移率粒径谱仪和Promo®3000HP系列粒径谱仪，其中U-SMPS2100的测量范围是8nm至1μm，Promo®3000HP的测量范围是200nm至40μm。同时测试台具备自动切换颗粒物上下游采样点的功能。

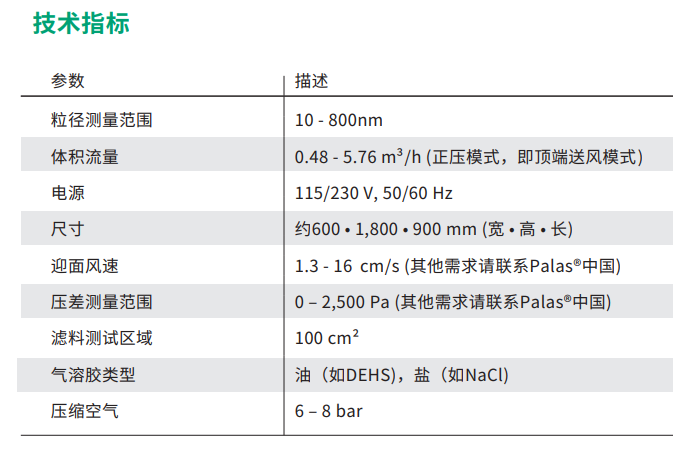

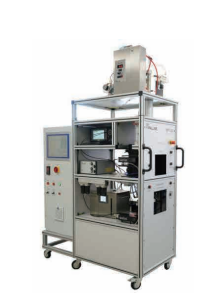

MFPNanoplus4000
MFPNanoplus4000系列测试台搭载了配有2台UF-CPC冷凝计数器的U-SMPS系列扫描电迁移率粒径谱仪，依据DINEN1822-3和ISO29463-3标准，实时测量分级过滤效率并确定MPPS范围。

Palas®MFP系列滤材过滤性能测试台已经在全球众多用户处多次证明其在研发和产品质量管理上的能力和可靠性。

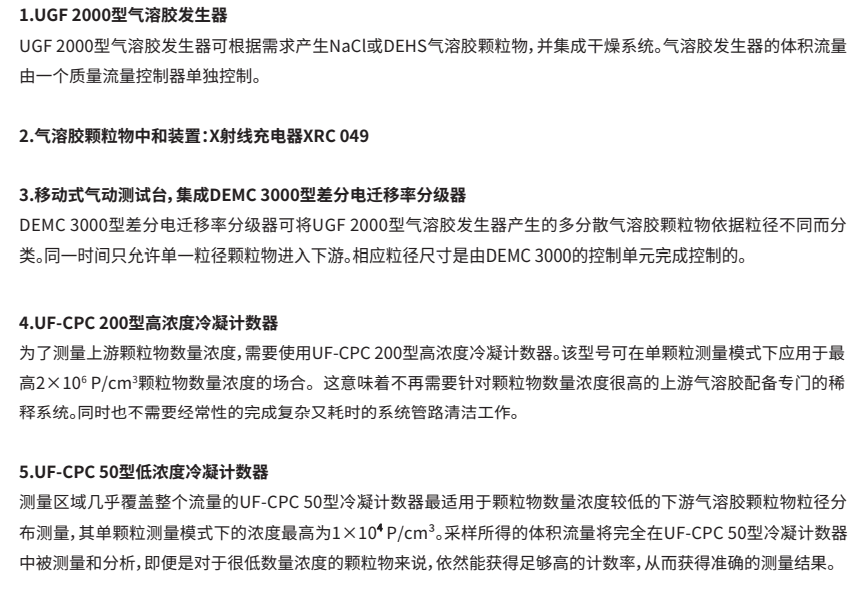

MFPNanoplus4000系列是依据DINEN1822-3和ISO29463-3标准测试要求，为测量HEPA和ULPA中滤材的分级过滤效率和MPPS范围（MPPS,MostPenetratingParticleSize,最易穿透粒径）而研发的滤材过滤性能测试台。该测试台所搭载的扫描电迁移率粒径谱仪，是功能强大的纳米粒子测量分析设备，测量范围是10nm‒800nm，专门用于颗粒物粒径和数量的测量与分析。MFPNanoplus4000利用所配备的两台UF-CPC系列冷凝计数器对上下游颗粒物进行实时测量，提供各个粒径下的过滤效率。
MFPNanoplus4000实时测量分级过滤效率可以提供如下独特优势：
•同时测量上游和下游的颗粒物数量浓度，可以将分级过滤效率的测试耗时缩减50%；
•2台UF-CPC冷凝计数器的配置。位于颗粒物上游的UF-CPC200型冷凝计数器可以在单颗粒计数模式下测量最高2×106P/cm3浓度下的颗粒物，位于颗粒物下游的UF-CPC50型冷凝计数器则适用于1×104P/cm³浓度下的颗粒物。该配置提供了相当于200:1的稀释比例，从而节省了其他测试台中所需要的稀释系统的成本。
测试台配备的UGF2000型气溶胶发生器可以产生覆盖MPPS范围的油性（DEHS）或盐性（NaCl）气溶胶粒径分布。
测试台控制软件FTControl的下述特点，确保测试台可以获得可靠的测试结果。
•测试流程的全自动化；
•各设备组件详细的功能描述，以确保用户设定正确的测试条件；
•可自行选择不同功能的测试步骤，以满足个性化测试需求；

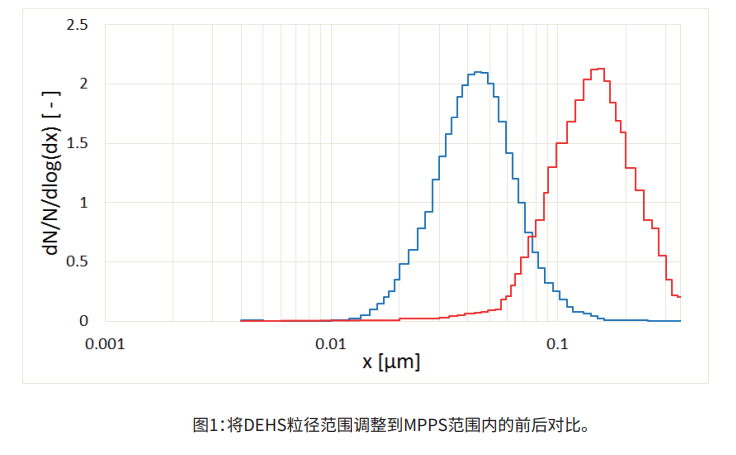

针对MPPS范围调整气溶胶粒径分布
在MFPNanoplus4000滤材过滤性能测试台上，通过对溶液浓度的适当调整，可以使气溶胶发生器产生的颗粒物粒径分布覆盖相应的MPPS范围。

测量分级过滤效率并测定MPPS范围
•在整个测量范围内清晰表征滤材的分级过滤效率；
•清晰表征滤材的MPPS范围；
•测试台具备高重复精度，同一滤材在不同测试台的测试结果具备高一致性；
•单次分级效率测量耗时仅需2分钟；
•支持分级效率曲线比对，计算平均值等功能。
通过MFPNanoplus4000滤材过滤性能测试台，可实现在MPPS范围和整个粒径监测范围内对分级过滤效率的测量。此外，对应的滤料压降曲线也直观地展示了压降和进气流速的关系。

独特优势
•提供符合DINEN1822-3和ISO29463-3标准的国际可比性测量结果；
•简便快捷准确地确定MPPS范围；
•实时测量10nm以上颗粒物的分级过滤效率；
•同时测量上游和下游的颗粒物数量浓度，可以将分级过滤效率的测试耗时缩减50%；
•无需配备稀释系统；
•支持多种气溶胶颗粒物类型，比如NaCl或DEHS（其他需求请联系Palas®中国）；
•独特的测试方法保证更高的测量结果复现性；
•灵活且功能强大的测试台软件FTControl；
•测试台操作简便，即便未经培训的人员也可以在短时间内上手；
•用户可自行完成测试台的清洁工作；
•移动式气动过滤器支架，用于快速拆卸和装载试验台。
•设备交付前提供各个设备和整套测试台的功能验证报告；
•可靠稳定的运行能力；
•测试台日常维护工作量较少，降低使用成本。

应用
•依据DINEN1822-3（HEPA/ULPA）和ISO29463-3标准，在产品研发和生产质量管理中测试滤材和小型/微型过滤器；
•对其他滤材完成1μm以下的颗粒物分离效率测量。
